Настольный аэрохоккей из подручных средств.

Многим известна такая забава как аэрохоккей. Для тех кто не знает: суть игры забить в ворота противника фишку и не дать ему забить в свои ворота.

Но обычно для того, чтобы поиграть в эту игру нужно идти куда-то, что не всем нравится. Поэтому я решил сделать свой собственный настольный аэрохоккей  и поделиться с вами инструкцией по созданию.

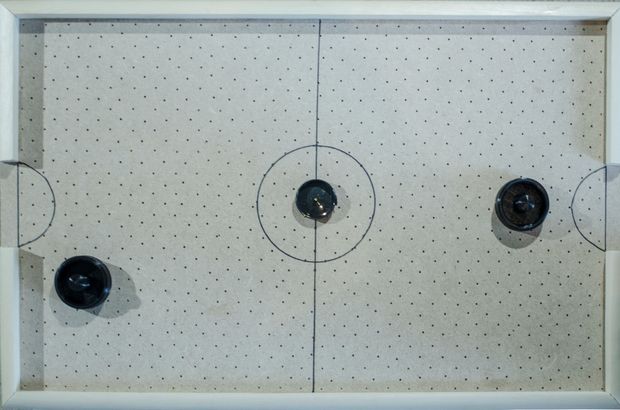

Вид сверху:

вид сверху

Вы можете сделать его любого размера, которого пожелаете. В качестве основания я использовал пластиковую коробку, которую нашел на улице. Пластиковая коробка была использована для простоты, это не значит что вы не можете использовать что-либо другое на свое усмотрение.

Настольный аэрохоккей работает путем создания воздушной подушки под шайбой, так что она движется очень плавно. Для создания воздушной подушки я использовал старые дешевые вентиляторы для центральных процессоров компьютеров.

То, что вам понадобится, для изготовления настольного аэрохоккея:

Стол

►MDF, толщиной не менее 6 мм.

►Пластиковая коробка для хранения вещей

►Деревянные бортики, я использовал четвертинки деревянной палочки.

Системы воздушной подушки

►1 или 2 мощных, бесщеточных компьютерных вентилятора.

► выключатель (подойдет любой с фиксацией).

►Блок питания на 12 вольт.

►Провода.

Инструменты / Другое

►Паяльник

►Циркулярка или электролобзик

►Стусло (для того чтобы выпилить четвертины для бортиков)

►Дрель со свёрлами 1.5 и 2 миллиметра

►Силиконовый герметик или уплотнитель



Шаг 1. Поиск подходящего ящика.

ящик

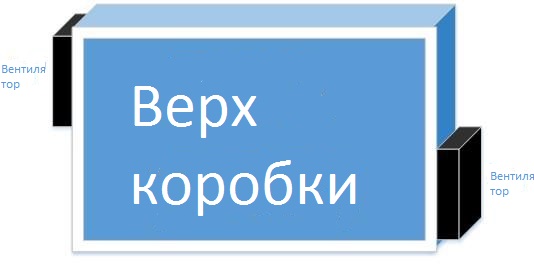

Вы должны определить размеры коробки в соответствии с вентиляторами, которые вы используете. Убедитесь, что есть место для установки вентиляторов (с точки зрения глубины). См схему выше. Выбирайте коробку, которая подходит для вентиляторов, если она будет слишком большая для них, то шайба не будет плавать на воздушной подушке. Соотношение между длиной и шириной не имеет значения, это дело вкуса каждого. Попробуйте найти коробку, которая имеет прямые стороны и имеет плоскую поверхность в верхней части при снятой крышке.

После того как вы выбрали коробку, вы можете убрать крышку и отметить, где будут располагаться вентиляторы. Вы можете следовать схеме по расположению, либо выбрать другое место. Я выбрал вентиляторы с решетками так как это снижает риск травмы пальцев.

Шаг 2. Установка вентиляторов.

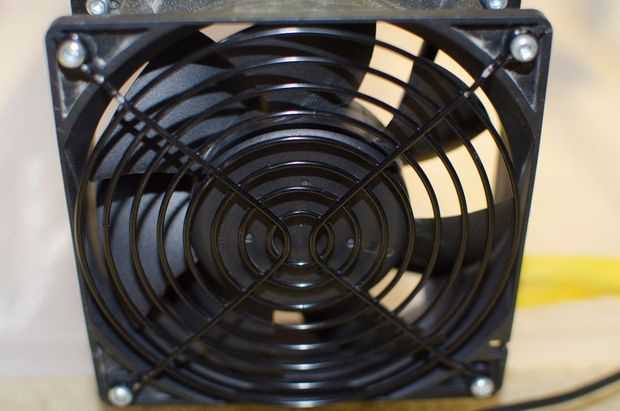

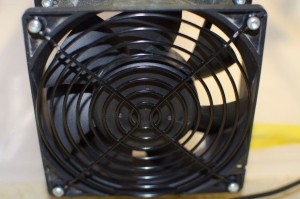

вентилятор

Сначала нужно вырезать отверстия для вентиляторов. Использование дрели намного сократит ваши затраты по времени. Помните, что вам нужно прикрепить вентилятор к пластику, так что оставьте место под монтажные отверстия в углах.

Закрепите вентилятор с помощью гаек и болтов с шайбами ​​(если пластик слабый). Проверьте ориентацию вентилятора, она должна быть такой, чтобы воздух втягивался снаружи в коробку (обычно на вентиляторах нанесены соответствующие стрелочки что куда дуется и куда вращается).

Вентиляторы могут быть внутри или снаружи, но лучше внутри. Если вентиляторы неплотно прилегают к коробке то используйте силиконовый герметик.

Если вы смонтировали вентиляторы изнутри, убедитесь, что провода выведены наружу, прежде чем запечатать контейнер.

Шаг 3. Создание игровой поверхности.

Для игровой поверхности аэрохоккея я рекомендую использовать МДФ потому что она гладкая и легкая в обработке. Вы можете использовать что-то заместо МДФ, например акрил (хотя я думаю что он быстро потрескается после сверления множества отверстий).

Чтобы разметить под отпиливание лист, переверните коробку и карандашом аккуратно отметьте контуры коробки. Затем выпилите получившийся контур с помощью пилы или лобзика. Примерьте получившийся лист к коробке на предмет плотного прилегания друг к другу.

Шаг 4. Сверлим несколько отверстий.

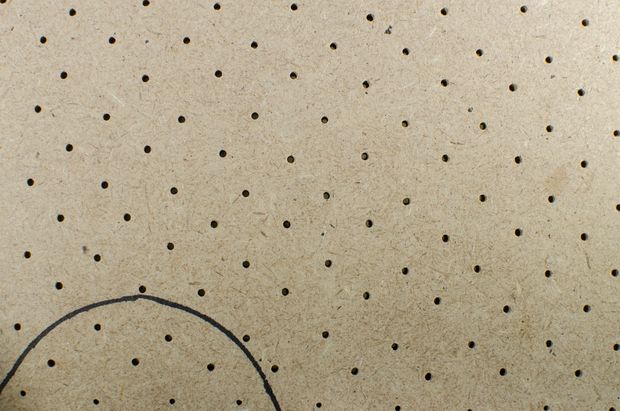

дыры

Это наиболее трудоемкая часть, вы должны быть готовы, чтобы просверлить 300-600 отверстий.

Начните с разметки квадратной сетки с помощью карандаша, где каждый квадрат 20 мм x20 мм. По размеченным пересечениям сетки сверлим отверстия. Сверлить советую сверху — так будет меньше сколов с лицевой стороны.

Сверлим сверлом 2 мм. Сверлить нужно строго перпендикулярно поверхности Если отверстия будут под углом то шайба будет самопроизвольно скользить. При сверлении периодически удаляйте образующуюся пыль. Если отверстия забьются, используйте пылесос для их прочистки.

Я обнаружил, что с шайбой того размера что я взял была недостаточная плотность отверстий — шайба не взлетала над поверхностью. Можно подстраховать себя, впоследствии просверлив по одному отверстию в центре каждого квадрата тем самым увеличив плотность воздушного потока.

Когда вы закончили сверлить (сломав пару тройку свёрел при этом) можно зашкурить получившуюся поверхность. Примечание: это может снова забить отверстия древесной пылью. Я снова использовал пылесос для удаления пыли.

Теперь вы можете использовать очень мелкую наждачку, чтобы удалить карандашную сетку сверху.

Шаг 5. Герметизируем коробку.

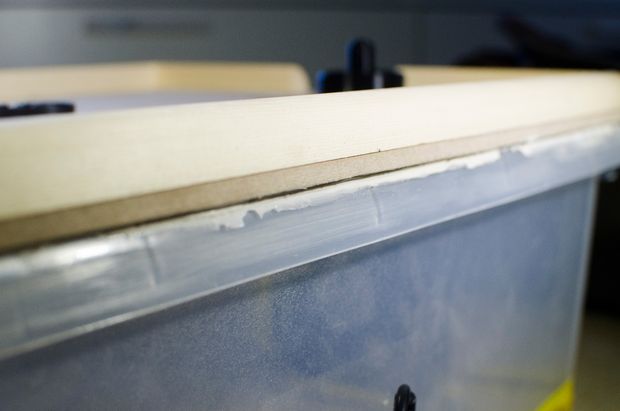

герметик

Проверьте свой лист ​​МДФ. Держите его на свету, чтобы проверить что все отверстия открыты. Шероховатость верхней кромки коробки будет обеспечивать лучший контакт герметика, если кромка гладкая советую ее зашкурить. Потом нанесите слой герметика по периметру коробки. Аккуратно положите лист МДФ сверху, выровняйте его. Убедитесь, что гладкая сторона листа лежит лицевой стороной вверх.

Теперь осторожно переверните коробку с ног на голову, так что лист МДФ окажется внизу. Нанесите еще один валик герметика снаружи по периметру соединения, герметичность очень важна. Наконец, прижмите сверху коробку тяжелыми предметами и дайте герметику полимеризоваться.

Шаг 6. Подключаем провода.

схема

Пока вы будете ждать засыхания герметика можно заняться подключением проводов. Удлините провода от вентиляторов так, чтобы они сходились по центру коробки. Для соединения проводов, установки выключателя можно использовать монтажную коробку, которые очень дешево стоят в магазине элетротоваров (рублей 50 навскидку).

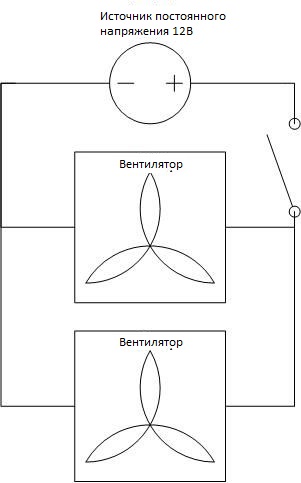

Соедините провода по схеме, приведённой выше. Для изолирования проводов друг от друга используйте изоленту (желательно синюю 😉 ) или термоусадочную трубку.

Шаг 7. Отлаживаем работу.

Включите вентиляторы и убедитесь что из отверстий устойчиво дует воздух. Если дует, то можно проверить устойчиво ли скользит по поверхности какая-нибудь крышка от банки. Если такого не происходит то проверьте следующие условия:

Открыты ли все отверстия на доске (можно просветить фонариком)?

Получают ли вентиляторы достаточный ток?

Правильно ли установлены вентиляторы (оба на вдув)?

Герметичен ли ящик?

Может быть слишком тяжелая шайба для игры?

Гладко ли отшлифована поверхность стола?

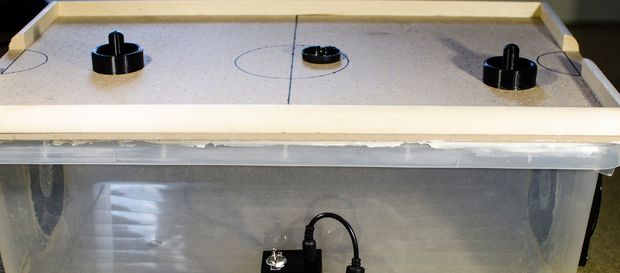

Шаг 8. Последние штрихи. Готовый настольный аэрохоккей.

настольный аэрохоккей своими руками

общий вид

Границы:



Используйте деревянные границы столика, чтобы шайба не улетала с поля игры. Для приклеивания бортиков используйте клей ПВА и зажимы. Избегайте попадания клея на игровую поверхности. Если клей попал — аккуратно зашкурьте и зашлифуйте место попадания и тогда шайба будет хорошо скользить  по игровой поверхности настольного аэрохоккея.

Маркировка:

Используйте маркер, чтобы создать разметку на игровом поле. По центру выполните окружность, куда производится сброс шайбы. Возле ворот так-же нарисуйте полукруги. Игровое поле разделите надвое сплошной линией.

Шайба и битки:

Я напечатал на 3Д принтере эти  битки и шайбы, уменьшив их в размере. Распечатать можно найдя в своем городе какую-нибудь контору, которая занимается этим. А можно выточить из подходящего материала (например береза) у знакомого с токарным станком.

В любом случае вы получите массу положительных впечатлений от создания этого настольного аэрохоккея. А позже массу веселья при игре на нём с друзьями!
