Самодельное FM радио на arduino и TEA5767

В этой инструкции я хотел-бы рассказать вам о том, как изготовить самодельное FM радио на arduino и небольшой дешевой микросхеме TEA5767.

Шаг 1. Блок-схема и схема подключения. Самодельное FM радио на arduino и TEA5767

Для начала, список необходимых вам электронных компонентов ( со ссылками на али):

1. Arduino uno или любая плата, поддерживающая Arduino
2. 16X2 LCD экран
3. 2 штуки нормально разомкнутых кнопки
4. резистор на 330 ом
5. два резистора на 10 килоом
6. Провода
7. Выключатель питания
8. Светодиод (как индикатор питания)
9. Собственно сам модуль TEA5767
10. Свободный выходной день!

Шаг 2. Программа и библиотеки для Arduino

Для начала, вам нужно будет установить среду для разработки под Arduino. Сделать это можно с официального сайта.

Затем вам нужно добавить библиотеки и скопировать программу.

После этого можно залить прошивку в Arduino.

Шаг 3. Собираем все воедино

Собираем все детали нашего самодельного FM радио на arduino, так, как показано на схеме выше.

Для придания законченного вида я использовал напечатанный на 3D принтере корпус. Вы же можете использовать в качестве корпуса, например монтажную коробку от электрики. Кроме того, стоит предусмотреть наличие питания с помощью литиевого аккумулятора и зарядной платы с ограничением разряда. Ссылка на эту плату: плата заряда лития. Ссылка на аккумулятор: аккумулятор 18650.

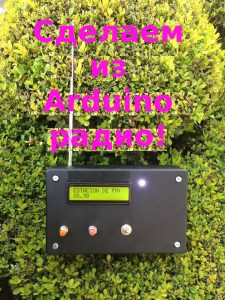

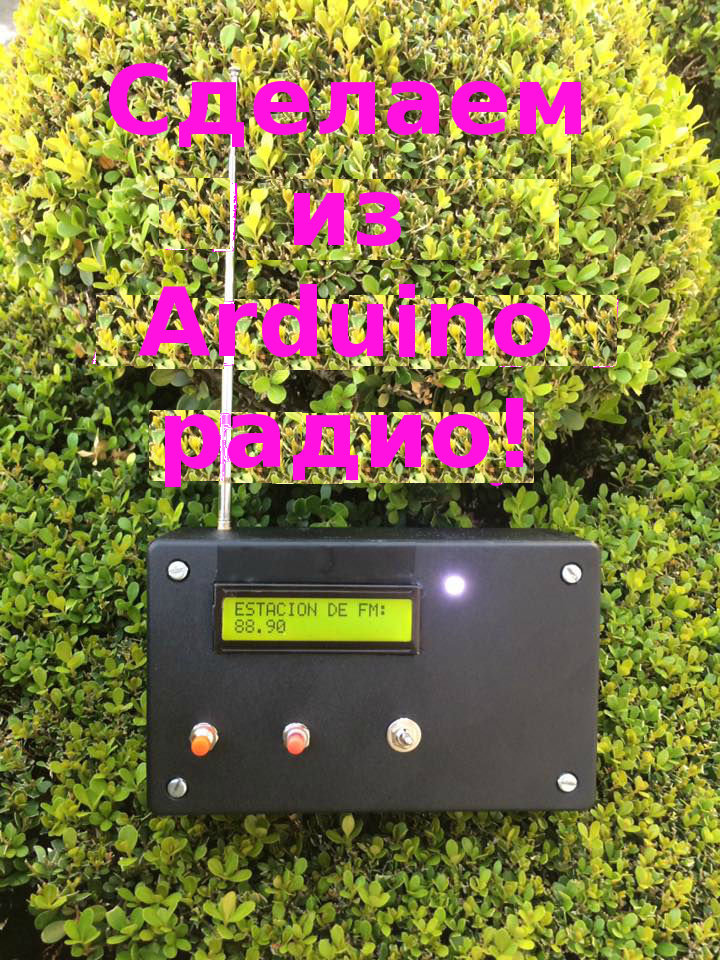

Шаг 4. Наслаждаемся плодами рук своих! Самодельное FM радио на arduino и TEA5767 готово!

Дополнения:

• не забудьте использовать в своем радиоприёмнике усилитель, чтобы он звучал громко и чисто. Например вот эту плату!
• Используйте хорошую антенну для уверенного приёма
• Данная прошивка не поддерживает автоматического поиска радиостанций, но вы можете изменить её для добавления такой поддержки.
