Перевод мультиметра на аккумулятор литиевый 18650

У вас часто бывало что когда нужна некоторая вещь срочно, её никогда не найти? Вот так и было у меня с 9 вольтовой батарейкой для моего мультиметра. А с разряженной батареей он начинает безбожно завирать показания. Вам поможет избавиться от такой неприятности перевод мультиметра на аккумулятор литиевый 18650!

Для осуществления этого нам понадобится спаять повышающий преобразователь 3.7 В — 9 В, а так-же раздобыть аккумулятор формата 18650 (можно разобрать ненужную батарею от ноутбука или от автомобиля Tesla Model S, там стоят такие-же).

Шаг 1. Перевод мультиметра на аккумулятор. Подгоняем место под 18650.

Для начала нам нужно разместить все элементы внутри корпуса мультиметра. Для этого прикладываем аккумулятор по месту и отпиливаем все мешающиеся пластиковые элементы корпуса. Не забудьте просверлить отверстие под разъем зарядки аккумулятора.

Шаг 2. Повышающий преобразователь напряжения.

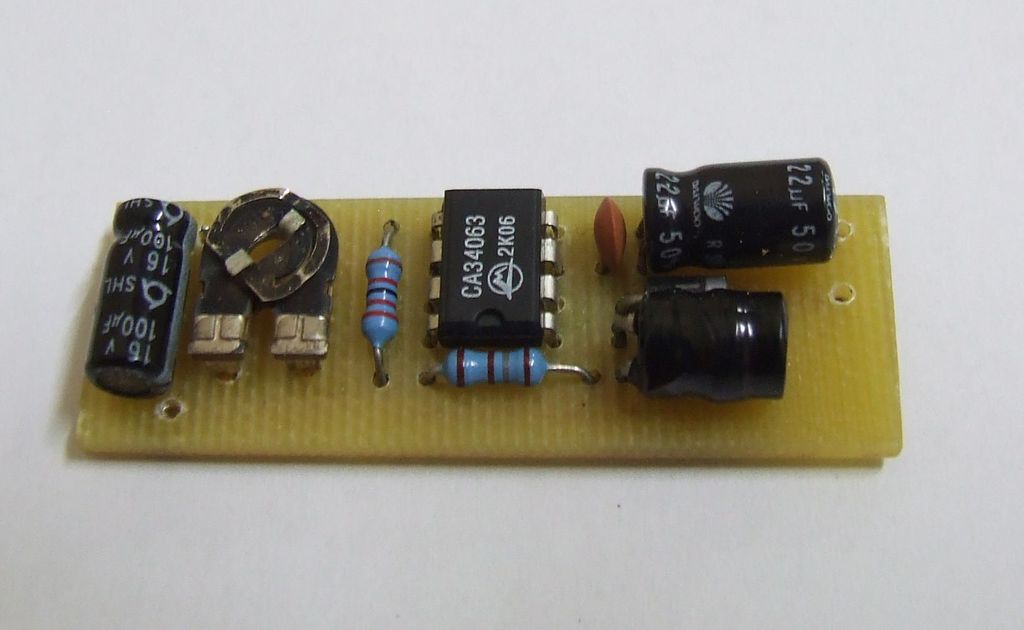

Теперь нам нужно спаять повышающий преобразователь, который будет поднимать напряжение аккумулятора с 3.7 до 9 вольт. Я собрал его на микросхеме MC34063A. Вот её даташит. Номиналы элементов не так критичны по значениям так как я использовал подстроечный резистор, с помощью которого можно точно выставить нужное нам напряжение 9 вольт.

Вот список компонентов:

• 1 18650 Литиевый аккумулятор
• 1 разъем постоянного тока
• 1 22k или 27k резистор
• 1 180 Ом резистор
• 1 10k или 5k переменный резистор
• 1 22uF или 47uF электролитический конденсатор
• 1 100uF электролитический конденсатор
• 1 от 10pF до 50pF керамический конденсатор
• 1 MC34063A
• 1 IN5819 диод
• 1 170uH индуктивность.

По этой ссылке вы сможете скачать проект печатной платы в формате Eagle.

Шаг 3. Собираем всё вместе.

Тут нужно немного попаять.

Припаиваем центральный контакт разъема питания к положительному выводу аккумулятора.

Припаиваем боковой контакт разъема питания к отрицательному выводу аккумулятора.

Отсюда-же припаиваем провод к отрицательному входу преобразователя.

Припаяйте положительный контакт батареи к неиспользуемому контакту на переключателе мультиметра.

Припаяйте провод от другой стороны переключателя мультиметра к положительному входу преобразователя.

Теперь припаяйте провода от 9 вольтового входа питания мультиметра к выходным контактам преобразователя.

Отрегулируйте выходное напряжение преобразователя на уровне 9 вольт с помощью подстроечного резистора.

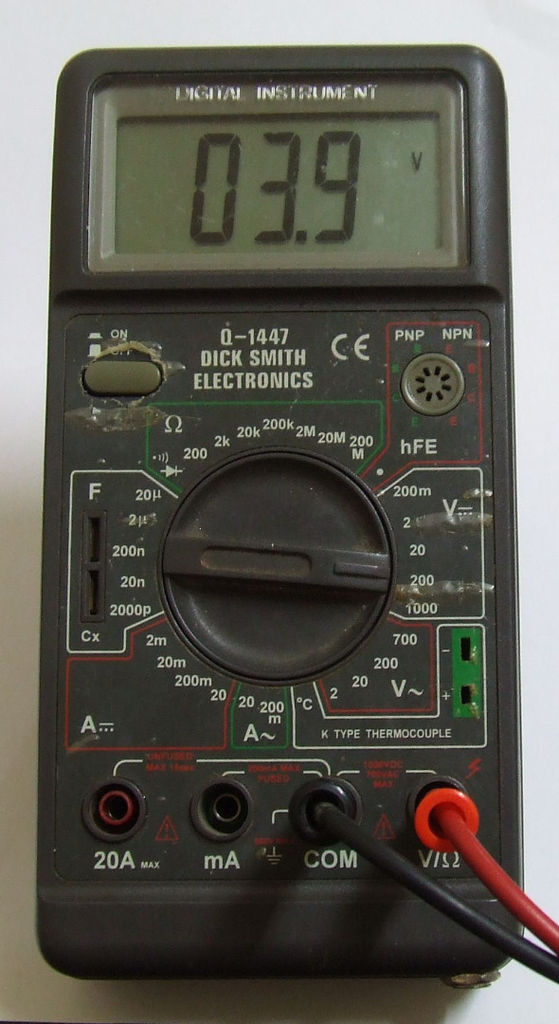

Затем соберите мультиметр обратно! Перевод мультиметра на аккумулятор можно считать завершённым.

Теперь вам никогда не придется покупать батарейки Крона для своего мультиметра, достаточно лишь зарядить его аккумулятор.
