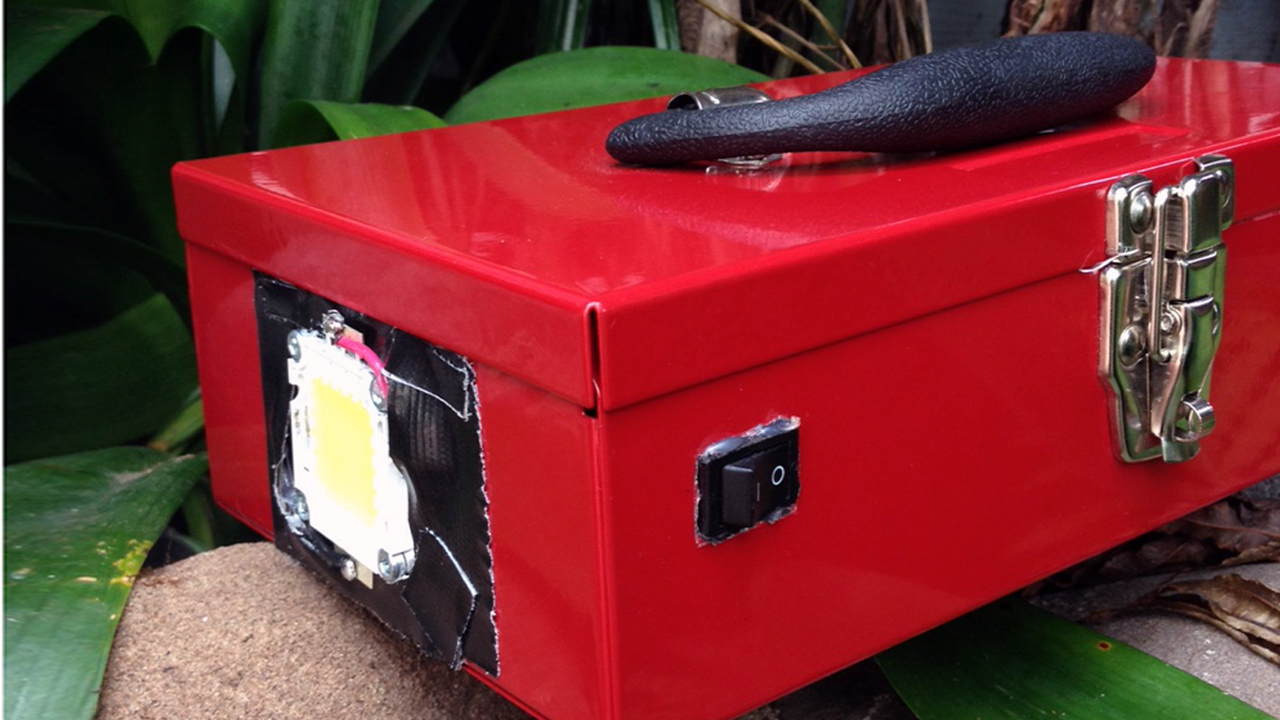

100 ваттный светодиодный фонарик

Автор: Danila Дата: Ноябрь 17, 2015 В рубрике Технологии Комментарии: Комментариев нет

В этой инструкции я расскажу как сделать самодельный очень мощный светодиодный фонарик!

Его очень просто сделать, но это очень эффектная самоделка!

Такой фонарик можно использовать для освещения ночного пикника например.

Шаг 1. Смотрим видео.

Собственно по видео очень многое понятно 🙂

Шаг 2. Собираем комплектующие для 100 ваттного светодиодного фонарика.

: комплектующие к фонарику

: термопаста и преобразователь

: батарея и корпус

Вам понадобятся:

Металлическая коробка с ручкой (обычно в таких коробках располагались ЗИП для техники)

12 вольтовая свинцово-кислотная батарея (можно позаимствовать в ИБП)

100 ваттный светодиод (купил на Алиэкспрессе)

Термопаста (подойдет любая, кпт-8, алсил)

12-35 вольтовый повышающий преобразователь (тоже купил на али)

Вот и всё!

Так-же вам понадобятся разные инструменты (дремель например или шуруповёрт).

Шаг 3. Соединяем проводами.

: соединяем провода

: провода к преобразователю

Соединяем аккумулятор и наш повышающий преобразователь. Соединяем не намертво потому, что мы позднее добавим тут выключатель.

Шаг 4. Настраиваем напряжение.

: мультиметр

: регулируем напряжение

: выставленное напряжение

С помощью мультиметра и отвёртки с плоским шлицем выставляем напряжение примерно в 34 вольта.

Шаг 5. Добавляем выключатель.

: выключатель

: отверстие под выключатель

: установленный выключатель

Теперь перерезаем один провод, идущий от батареи к преобразователю. Между получившимися отрезками провода присоединяем выключатель. Место под выключатель я вырезал в коробке с помощью дремеля.

Шаг 6. Сдираем краску с коробки.

: сдираем краску

: содранная краска

Под размер нашего светодиодного модуля сдираем краску с одного торца нашей коробки. Используем для этого дремель и соответствующую насадку.

Шаг 7. Финальные штрихи.

: мажем термопасту

: прикручиваем светодиодную сборку

: выводим провода

Для того, чтобы наш 100 ваттный светодиодный фонарик нам служил долго, светодиод не должен сильно нагреваться. Радиатором у нас будет служить сам корпус. А вот эффективно отводить тепло от светодиода к коробке нам поможет термопаста. Мажем аккуратно тонким слоем на светодиод, который затем прикручиваем к коробке. Незабудьте припаять и вывести провода к светодиоду. Эти провода потом нужно присоединить к выходу повышающего преобразователя.
