Cамодельная беспроводная колонка с airplay
Это мой последний проект — самодельная беспроводная колонка с airplay, которая работает через wi-fi.
Проект основан на отладочной плате с открытым исходным кодом LinkIt Smart 7688. Она имеет на своем борту встроенный Wi-fi и аудио, что и требуется для моего проекта. Я сделал корпус для беспроводной колонки из дерева, что придает ей очень эстетичный вид и неплохой звук. В проекте используются простые компоненты так что, если у вас мало знаний в электронике, вы всё равно сможете повторить этот проект.
Шаг 1. Смотрим видео. Беспроводная колонка на видео.
Вот вам простое видео, которое позволит создать впечатление о проекте.
Шаг 2. Готовим компоненты.
-
- LinkIt Smart 7688
-
- LCD дисплей
-
- RGB светодиодная лента
-
- динамик
-
- плата усилителя звука
Вот небольшой список того, что нам понадобится:
Электронные компоненты:
- Smart LinkIt 7688 Duo
- Макетная плата для LinkIt 7688
- LCD дисплей с RGB подсветкой
- 5′ дюймовый динамик (автомобильный)
- Плата усилителя звуковых частот
- WS2812B светодиодная лента
- Разъем под постоянное напряжение
- 12V блок питания
Деревянные части и акрил
- 5mm лист фанеры
- 3mm кусочек акрила
Другое
- Гайки М3
- Медные стойки М3
Инструменты
- Лазерный станок с ЧПУ (я воспользовался услугами рекламной фирмы)
- Клеевой пистолет и термоклей к нему
- Отвертка
Шаг 3. Изготовление панелей для корпуса.
-
- резка корпуса фронт
-
- резка корпуса тыл
-
- резка корпуса бок
-
- резка корпуса низ
-
- резка корпуса правая
-
- резка корпуса верх
Как я уже писал выше, вам совершенно не обязательно иметь дома лазерный станок с числовым программным управлением! Любая фирма, занимающаяся изготовлением рекламы, с радостью выполнито ваш заказ за небольшие деньги.
Файл с векторным рисунком прилагаю по ссылке Файл для печати.
Шаг 4. Склеиваем корпус динамика.
-
- клеим корпус
-
- проклеиваем термоклеем
-
- стыки проходим термоклеем
Для начала все стыки проклеиваем клеем по дереву (белый такой). Затем для герметизации изнутри все углы проклеиваем термоклеем. Ничего сложного тут нет.
Шаг 5. Добавляем электронику в беспроводную колонку.
-
- закрепляем регулятор
-
- закрепленные регуляторы
-
- закрепляем дисплей
-
- приклеиваем дисплей
-
- приклеенный дисплей
-
- закрепляем динамик
-
- прикручиваем рамку динамика
-
- общий вид компонентов с фронта
-
- примеряем акриловую табличку
-
- крепим монтажные стойки
-
- примеряем
-
- LinkIt Smart 7688 с монтажными стойками
-
- монтажные стойки на усилитель
-
- крепим усилитель
-
- размещенные компоненты внутри
-
- светодиодная лента с контроллером
Для этого шага вам понадобятся:
- Клеевой пистолет
- 20 штук гаек М3
- 10 штук медных стоек М3
- Отвертка
На подробных фото выше можно понять как размещаются и крепятся компоненты внутри беспроводной колонки.

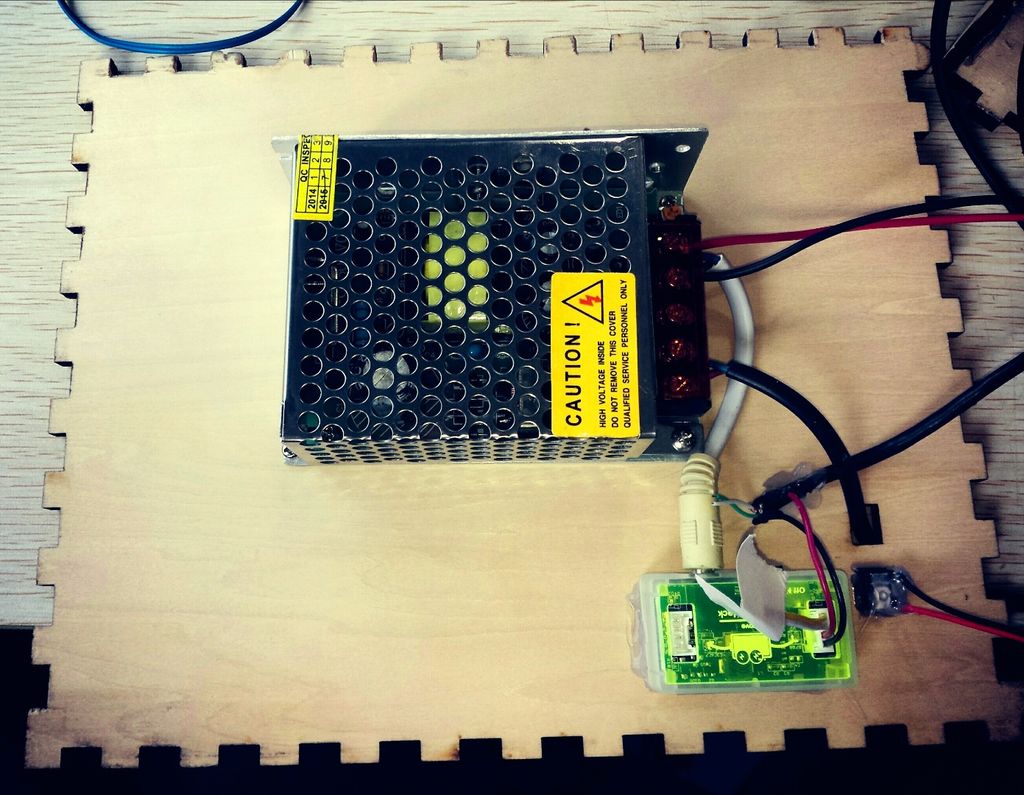

Шаг 6. Добавим немного питания.
Для того, чтобы запитать нашу беспроводную колонку, нам нужно два вида напряжения — 12 вольт для питания усилителя и 5 вольт для питания электроники. Я приобрел один блок питания на 12 вольт. Остается получить 5 вольт, для этого мы используем DC-DC преобразователь.
Шаг 7. Программируем.
-
- выбор вывода звука на iPhone
-
- играющая песня
-
- активированный звук через airplay
Немного кода я собрал вот в этом файле. Код

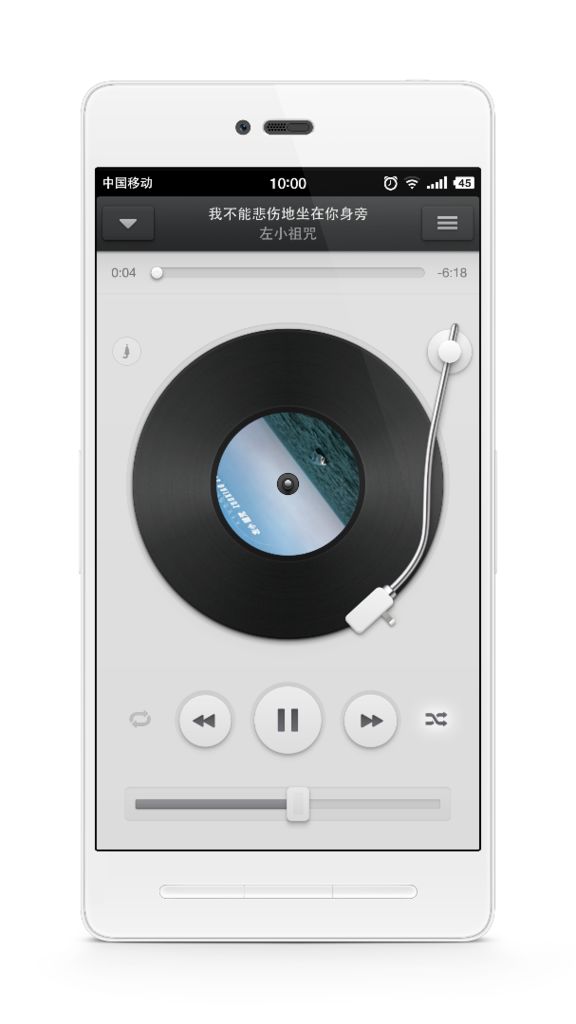

Step 8: Играйте музыку!
