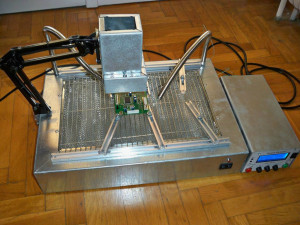

инфракрасная паяльная станция своими руками

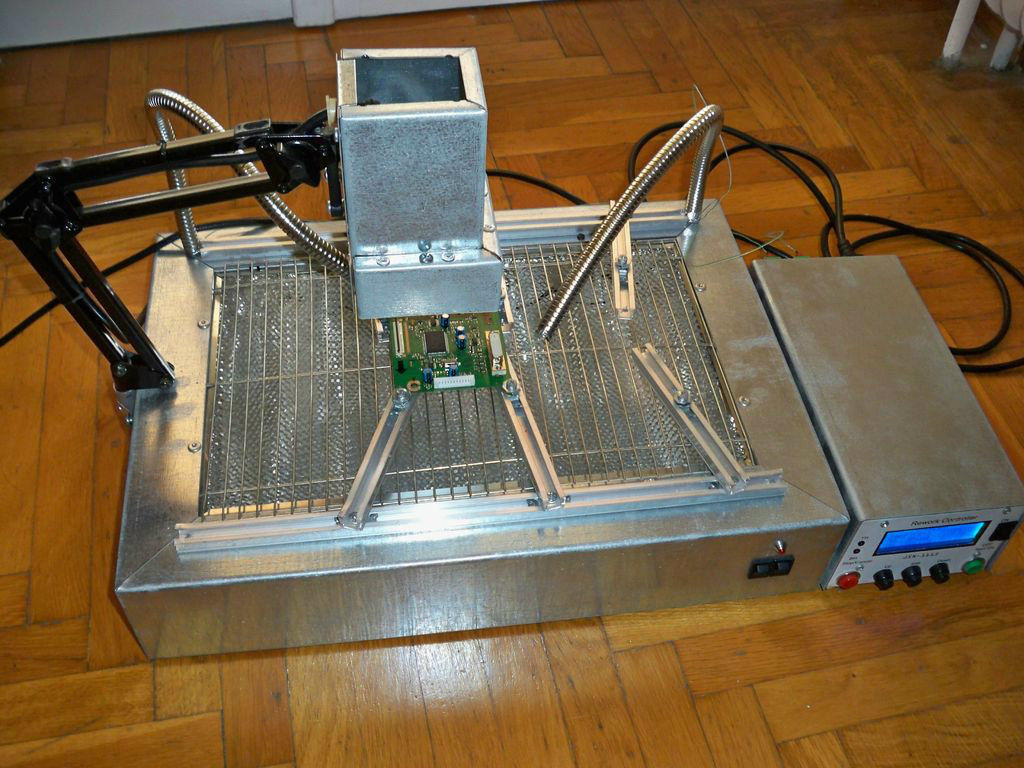

Иногда бывает недостаточно хорошо владеть паяльником или паяльным феном. Для пайки bga микросхем нужна инфракрасная паяльная станция, но это очень дорогое профессиональное оборудование, которое не всем по карману. В этой инструкции я расскажу о том, как инфракрасная паяльная станция своими руками легко доступна к постройке заинтересованным человеком.
Коротко о том, что такое ик паяльная станция: это такой инструмент, позволяющий припаивать микросхемы с выводами не в виде отдельных ножек, а в виде массива шариков припоя. Это центральные процессоры ноутбуков, чипы в телефонах и видеокартах и многое другое. В заводском исполнении такая станция стоит от 400 до 1500 долларов в среднем.
Шаг 1. Инфракрасная паяльная станция своими руками. Ингредиенты.
Нам понадобятся:
- Четырехламповый галогеновый обогреватель мощностью 1800 ватт. (в качестве нижнего нагревателя)
- 450 ваттная керамическая ИК головка (верхний нагреватель)
- Алюминиевые уголки
- Спиральный шланг для душа
- Стальная проволока
- Нога от настольной лампы
- Arduino Atmega 2560
- 2 твердотельных реле
- 2 термопары
- блок питания 220 в 5 вольт (можно взять зарядку от сотового)
- символьный дисплей LCD 2004
- зуммер на 5 вольт
- винты, разъемы кабели по вкусу
- небольшие знания в электронике
Шаг 2. Нижний нагреватель: рефлектор, лампы и корпус.
Найдите старый галогеновый обогреватель, вскройте его и возьмите рефлекторы и четыре галогеновые лампы. Будьте осторожны, не разбейте лампы! Теперь вам нужно приложить воображение и придумать, какой корпус будет у нижнего нагревателя. Вы можете использовать корпус от старого ПК или сделать как я. Я взял алюминиевые уголки толщиной 1 мм. Они отлично вместили в себя рефлекторы и лампы, а так-же обеспечили требуемую жесткость конструкции.
Этот обогреватель вмещает в себя 4 штуки 450 ваттных лампы, подключенных в параллель. Используйте штатную проводку обогревателя чтобы подключить их уже в новом корпусе.
Шаг 3. Нижний нагреватель: система удержания печатных плат.
После того, как вы закончите корпус для нижнего нагревателя, вам будет необходимо установить систему крепления печатных плат. Состоит она, в моём случае, из отрезков профиля, использовавшегося как держатель занавесок. Нужно отрезать шесть кусков этого профиля, с примерными размерами как на фото. В качестве удерживающего элемента используются импровизированные гайки, сделанные из металлической перфорированной ленты, которую можно купить в хозяйственных магазинах. Такая система крепления позволяет в достаточно широких пределах закреплять и перемещать печатные платы разнообразных размеров, используя лишь отвертку для откручивания-закручивания гаек.
Шаг 4. Нижний нагреватель. Держатели термопар.
Для того, чтоб наша инфракрасная паяльная станция, сделанная своими руками, функционировала должным образом, она должна поддерживать заданный температурный профиль нагревания и охлаждения. Иначе это может привести к растрескиванию печатных плат, перегреву микросхем и прочим не менее неприятным последствиям. Для контроля профиля нагрева служат две термопары, которые должны контролировать температуру снизу и сверху паяемой платы.
Чтобы термопары были достаточно подвижными и удобными к расположению я придумал отличный способ их крепления. Для этого нам понадобится пара гибких душевых шлангов, немного отожженной стальной проволоки (она гибкая и сохраняет форму после изгиба, в отличие от не отожженной). В гибкий шланг нужно продеть кусок стальной проволоки и провода для термопары. Затем один конец гибкого шланга нужно прикрутить к корпусу нашего нижнего нагревателя.
Шаг 5. Верхний нагреватель.
В качестве верхнего нагревателя я использовал керамический нагреватель мощностью 450 ватт. Вы можете купить такой на алиэкспрессе в разделе запасных частей для паяльных станций.
К этому нагревателю из тонкого листового железа нужно согнуть корпус, примерно такой как у меня на фото. Корпус очень важен для организации хорошего и правильного потока воздуха.
PS: Процесс нахождения констант P, I и D это неприятная процедура в данном случае, потому как керамический нагреватель нагревается и остывает довольно долго.
Шаг 6. Верхний нагреватель: держатель.
Найдите у себя или купите б\у настольную лампу примерно такого вида. От нее нам понадобится механизм ноги.
Учитывая то, что ик головка инфракрасной паяльной станции должна доставать до любого угла нашего нижнего обогревателя, сначала следует прикрепить ик головку к держателю. А затем уже выяснить из какого положения крепления она легко перемещается по всей поверхности нижнего нагревателя инфракрасной паяльной станции. Крепление держателя к нижнему нагревателю можно выполнить из кусочка пвх трубки, приверченной с помощью хомута к корпусу.
Шаг 7. Arduino PID контроллер.
Теперь вам нужно или найти готовый или сделать самостоятельно из листового металла корпус для контроллера инфракрасной паяльной станции. В этом корпусе поместятся: 2 твердотельных реле, Arduino ATmega2560, дисплей, блок питания для ардуино а так-же разнообразные кнопки и и разъемы.
Так как я не знал, насколько сильно будут греться твердотельные реле, я приделал им по радиатору. Для обдува радиаторов и внутренностей контроллера я поставил на задней стенке контроллера вентилятор.
В ниже преложенном коде всё очень подробно объяснено что и как с чем соединяется. Монтаж очень простой.
Как пользоваться контроллером: Тут нет автонастройки значений P, I и D, так что вам придется задать их именно для вашей инфракрасной паяльной станции. Есть 4 профиля. В каждом из них Вы устанавливаете количество шагов, скорость роста температуры (C / S), dwel (время на шаг ожидания), нижний порог нагревания, целевая температура на каждом шагу и P, I и D значения для нижнего и верхнего нагревателя. Если вы установите, например 3 шага, 80,180 и 230 ° для нижнего нагревателя с порогом 180, Ваша плата не будет нагреваться только от нижнего нагревателя до 180 °, она нагреется со 180 от нижнего и продолжит греться до 230 с верхнего нагревателя.
Скетч вы можете скачать по ссылке ниже.
//www.dropbox.com/s/5inxb76xgkeun43/Arduino%20Rework%20Station.rar?dl=0
Я специально не стал объяснять создание такой штуки, как инфракрасная паяльная станция своими руками очень детально, потому-что ваша конструкция почти наверняка будет отличаться от моей. Даю свою инструкцию лишь как пример самостоятельной постройки ик паяльной станции.
Как обычно говорят, жмите лайки и репостите запись в соц сетях если вам понравилась моя инструкция.
