Светящийся спиннер своими руками

Светящийся спиннер своими руками

В этой Инструкции я расскажу, как сделать самому крутой крутейший светящийся спиннер своими руками!

Для того, чтобы сделать светящийся спиннер своими руками вам понадобится:

  • 3х слойная фанера (небольшой кусок)
  • Шариковый подшипник (от скейта, от машины, от чего угодно, подходящий по размерам)
  • 3 светодиода
  • 3 резистора на 100 килоом
  • Микровыключатель
  • Батарейка (CR тип, устанавливается в наручные часы)
  • Провода
  • Свинцовые грузила
  • Немного инструментов

Шаг 1. Светящийся спиннер своими руками. Подготовка подшипника

Для спиннера нам нужно извлечь защитные кольца, которые закрывают шарики подшипника. Затем нам нужно хорошенько очистить подшипник от грязи с помощью бензина и смазать его маслом что-бы он отлично крутился. Если подшипник новый — можно так не делать.

Шаг 2. Корпус светящегося спиннера

Вырежьте лобзиком или ручной пилой две заготовки корпуса спиннера из 3х слойной фанеры. Примерные размеры заготовок 30 на 100 миллиметров.

Мой подшипник имеет внешний диаметр 22 миллиметра, используйте подходящее сверло для того, чтобы вырезать под подшипник отверстие (я использовал ступенчатое сверло по металлу).

Затем обточите углы будущего светящегося спиннера на наждачной бумаге, как это показано на фотографиях.

Шаг 3. Электроника светящегося спиннера своими руками

Схема соединений компонентов понятна по рисункам, ничего сложного. Важно предварительно убедиться, что всё работает как и задумано.

Шаг 4. Выемки и отверстия в светящемся спиннере

Нам нужно просверлить три почти сквозных отверстия, чтобы утопить светодиоды. так-же потребуется сделать выемки под провода и переключатель. ну и не забыть сделать большую круглую выемку под батарейку.

Шаг 5. Спаиваем электронику в спиннере

Воспользуйтесь паяльником, чтобы спаять всю электронику светящегося спиннера вместе.

Шаг 6. Сборка

Подключаем провода внутри спиннера к батарейке. Сверлом внутри двух половинок корпуса спиннера делаем несквозные отверстия. В них помещаем свинцовые рыболовные грузила, чтобы уравновесить всю нашу электронную начинку (чтобы спиннер крутился очень долго должно быть равновесие). Затем скрепляем две половинки корпуса внатяг на наш шариковый подшипник.

Шаг 7. Финал! Готовый светящийся спиннер своими руками!

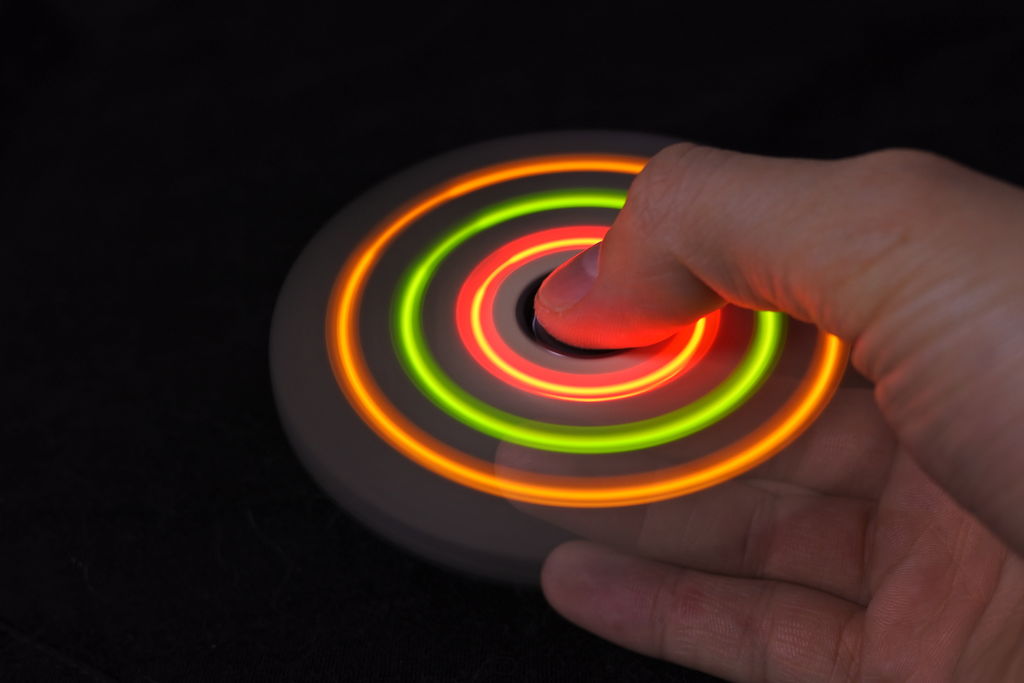

Итак, наш светящийся спиннер изготовленный своими руками готов!

Он точно будет привлекать внимание окружающих! В него классно залипать!)) Да даже моя кошка залипает на мой новый крутой светящийся спиннер!
